Техническая часть.
2.1. Разработка структурных схем передающего и приемного трактов устройств системы – на основе концепции SDR (Software Defined Radio). Пояснение функционирования схем.
Software Defined Radio — это радио в котором все или некоторые из функций физического уровня заменены программным управлением. Возможности традиционных аппаратных устройств радио могут быть изменены только путем физического вмешательства. Это приводит к увеличению издержек производства и минимальной гибкости в поддержку нескольких стандартов сигнала. В свою очередь, технология Software Defined Radio обеспечивает эффективное и сравнительно недорогое решение этой проблемы, позволяя вносить изменения в беспроводные устройства, которые могут быть усовершенствованы с помощью программного обновления.

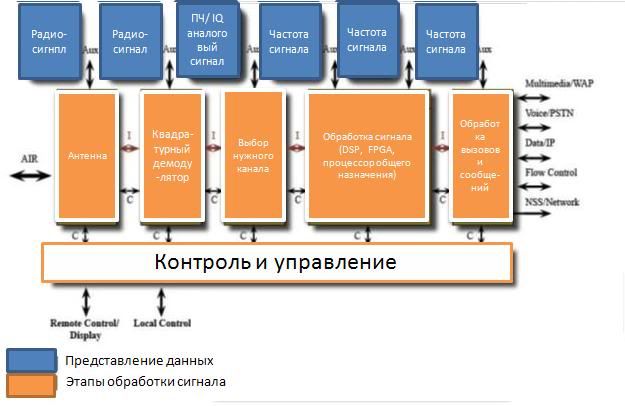

Рисунок 1. Принцип работы SDR приемника.
Существуют два 0cm;margin-bottom:.0001pt;text-indent:36.0pt">Существуют два различных метода для того, чтобы преобразовать сигнал радиочастоты в основную полосу частот. В классической супергетеродинной архитектуре сигнал сначала преобразовывается в промежуточную частоту, усиливается и фильтруется, и затем преобразовывается в основную полосу.
 В методе прямого преобразования, весь интересующий частотный диапазон непосредственно преобразовывается в основную полосу, промежуточных стадий. Прямой метод преобразования был бы идеальным радио-интерфейсом для реализации SDR. Схема приемника прямого преобразования выгоднее как с точки зрения надежности, так и с точки зрения стоимости устройства. Выберем именно этот метод.

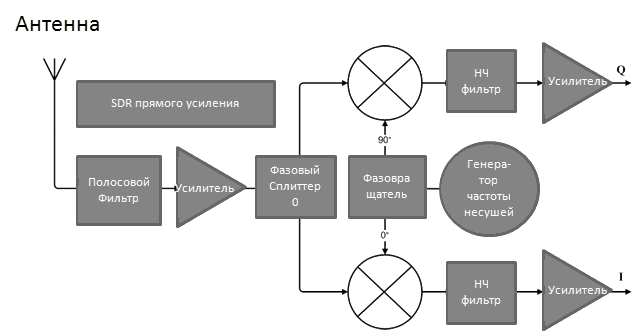

Рисунок 2. Принципиальная схема приемного тракта.
В приемнике полосовым фильтром выделяется группа частот, в которой присутствует входной сигнал. Далее происходит усиление сигнала и выделение IQ составляющих. Затем этот сигнал оцифровывается при помощи аналого-цифрового преобразователя, после чего требуемый канал может быть выбран путем подключения соответствующего фильтра. Такая функциональность может быть реализована в цифровом сигнальном процессоре(DSP).

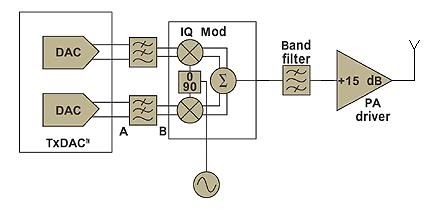

Рисунок 3. Принципиальная схема передающего тракта.
В передатчике происходит обратный процесс. Метод прямого преобразования заключается в непосредственной модуляции ВЧ несущей квадратурными и синфазными (IQ) составляющими сигнала с выхода цифро-аналогового преобразователя, что избавляет от необходимости в промежуточном каскаде ПЧ и сопутствующих схем фильтрации.

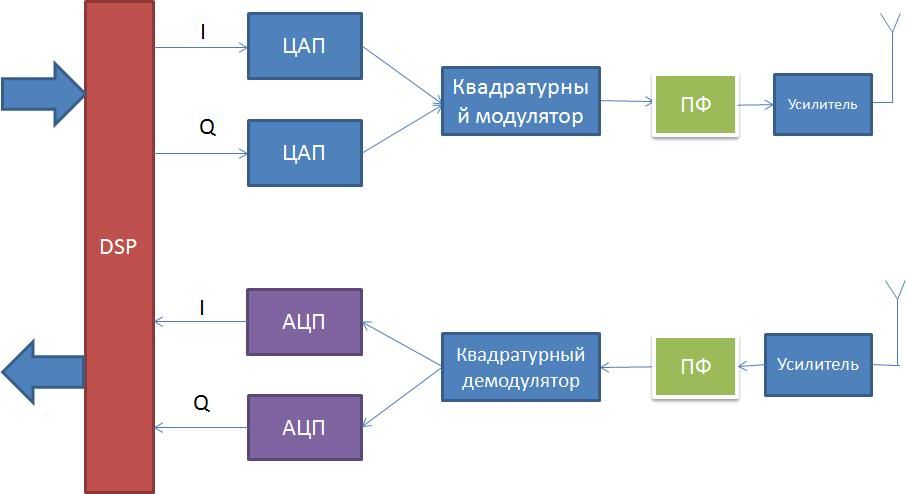

Рисунок 4. Принципиальная схема трансивера.
2.2. Определение требований к параметрам модулей структурных схем, практический выбор компонентов и оценка их стоимости.
Преобразователи АЦП и ЦАП являются критическими блоками, так как они - интерфейс между аналоговыми и цифровыми устройствами. Они в значительной степени ответственны за модемную производительность.
В соответствии с теоремой Шенона-Найквиста (известной также как теорема Котельникова), для корректного воспроизведения аналогового сигнала из цифровой формы необходимо, чтобы частота дискретизации была не менее, чем удвоенная максимальная частота в спектре сигнала. В нашем случаетребуемая частота дискретизации >= 1 МГц. Необходимым требованием  для данной системы является наличие регулировки входного усиления, контроль входной частоты и низкое энергопотребление.
В качестве АЦП выберем 12 разрядный ADS802 с максимальной частотой дискретизации 10 МГц cнизким энергопотреблением 250 мВ. (17$)
Требованияпредъявляемые к ЦАП аналогичны требованиям предъявляемым к АЦП. В качестве ЦАП выберем 12 разрядный DAC8043 от Texas instruments.(4.35$)
Выберем подходящий входной фильтр - керамический полосовой фильтр CSBP-B1300-75+ от minicircuitcполосой пропускания 1210-1390 МГц. (30$)
В качестве усилителя мощности выберем малошумящий усилитель с програмируемым коэффициэнтом усиления AD8331 от AnalogDevices (7$)
В качестве DSP процессора выберем TMS320VC5502. Процессор с низким энергопотреблением, с двойным набором вычислительных компонентов, с тактовой частотой 300 МГц. (6.3$)
Рисунок 5. DSP TMS320VCC5502
Характеристики:
  1. Процессор:
  • ·         Двойной набор вычислительных блоков С55i
  • ·         1.26 В @ 200 МГц, 300 МГц
Память
  • ·         80 Кб Чип памяти
  • ·         64 Кб DARAM+16 Кб КЭШ
  • ·         32 Кб ROM
Периферия:
//перечисление всех выводов ножек процессора, поддерживаемая адресация, параллельная обработка сигналов.
На входе: 3 В
На выходе 3.3 В
Список используемых компонентов:
1)http://www.ti.com/product/ads802
2)http://www.ti.com/product/dac8043
3)http://www.minicircuits.com/products/filters_sm_bandpass.html
4)http://www.analog.com/ru/specialty-amplifiers/differential-amplif
